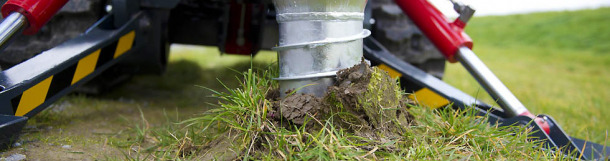

Винтовая свая "Криннер" представляет собой кованый корпус в форме конуса, на который приварена стальная спираль особой конфигурации. Винтовая свая, подобно шурупу в стену, вворачивается в землю при помощи специального электрического инструмента, в результате чего грунт запрессовывается и уплотняется. Это создает прочную опору. Конструкции винтовых свай предполагают различные варианты креплениястроительных материалов. Винтовые свайные фундаментыKRINNER могут быть установлены не только на земле, но и на песчаных или торфяных грунтах, на участках с высоким уровнем грунтовых вод, а также на участках с неравномерным ландшафтом. Статически испытаны на самых сложных грунтах- имеют высокую устойчивость к сжимающим, растягивающим и боковым нагрузкам. Основное их преимущество – не требуют обслуживания ,не требуют подгонки по длине, способной нарушить целостность материала, не требуется дополнительной гидроизоляции , высокая производительность монтажа, немедленная готовность к нагрузкам, установка в любое время года. Обеспечивают хорошую вентиляцию подполья, препятствуя разложению строительного материала. Окружающая территория остается нетронутой, в результате чего отсутствуют затраты на вывоз грунта и строительного мусора. Представляя собой достойную альтернативу бетону - соответствуют требованиям малоэтажного строительства по прочности и надежности, не требуя дополнительного бетонирования и проведения земляных работ. Установка производится средствами малой механизации, либо электроинструментом в труднодоступных для техники местах. Кроме того, существует возможность самостоятельной установки винтовых свай заказчиком с помощью рычажного ключа. Винтовой свайный фундамент можно демонтировать. При этом потребуется только разобрать конструкцию и вывернуть винтовой фундамент из земли, после чего возможно их дальнейшее использование на любом другом месте. Срок службы винтового свайного фундамента не менее 100 лет!
Данная технология идеальна для установки малоэтажных домов(деревянных, панельных, каркасных), бань, террас, теплиц, ангаров, трубопроводов, причалов, мостов, рекламных конструкций, дорожных знаков и указателей, столбов освещения, щитов шумопоглощения, садово-парковой мебели, заборов.
Прайс-лист на Винтовые Свайные Фундаменты "Криннер"
| Изделие | Описание | Вес, кг | Цена, руб. | Цена монтажа руб | Верт. нагр. (тонн) | |
| Серия G: под опоры (диаметр*длина*толщина стенки) | Область применения: Заборы/Ограждения/Садовые строения/Малые архитектурные формы/Дорожные знаки и указатели/Опоры освещения/Мачты | Серия KSF G | ||||
| KSF G3 60*800*2мм | Для опор до Ø72мм,3 винта М16х25мм | 2,3 | 950,00 | 480,00 | 0,350 | |
| KSF G3 76*800*2мм | Для опор до Ø72мм,3 винта М16х25мм | 3,1 | 1100,00 |
|
500,00 | 0,550 |
| KSF G376*1000*2мм | Для опор до Ø72мм,3 винта М16х25мм | 4,1 | 1300,00 | 600,00 | 0,600 | |
| KSFG3 76*1600*3мм усилен.* | Для опор до Ø72мм,3 винта М16х25мм | 9,2 | 2530,00 | 950,00 | 1,600 | |
| KSF G490*1000*3мм | Для опор до Ø72мм,4 болта М12х40мм | 5,5 | 2070,00 | 700,00 | 1,450 | |
| Серия М24:фланец круглый (диаметр*длина*толщина стенки) | Область применения: Деревянные строения/Каркасные строения/Модульные строения/Ангары/Склады/Торговые павильоны/Остановочные павильоны | Серия KSF М24 | ||||
| KSF М2476*57*1600*3мм | Сплошной круглый фланец Ø220мм, толщиной j=8мм, с резьбой в центре под болт М24 и 6-ю отверстиями по окружности Ø14мм | 9,0 | 3700,00 |

|
1400,00 | 1,250 |
| KSF М2490*57*1500*3мм | 13,0 | 4000,00 | 1900,00 | 2,200 | ||
| KSF М2476*2000*4мм | 16,5 | 4250,00 | 2100,00 | 4,500 | ||
| KSF М2476*2500*4мм | 19,0 | 4900,00 | 2200,00 | 5,500 | ||
| KSF М2476*3000*4мм | 21,8 | 5500,00 | 2500,00 | 6,500 | ||
| KSF М2476*3500*4мм | 26,0 | 6000,00 | 2800,00 | 7,500 | ||
| KSFМ24 114*2500*4мм усил.** | 29,0 | 8300,00 | 2950,00 | 9,000 | ||
| KSFМ24 114*3000*4мм усил.** | 34,0 | 9000,00 | 3150,00 | 11,000 | ||
| KSFМ24 114*3500*4мм усил.** | 39,0 | 9800,00 | 3600,00 | 12,000 | ||
| Серия F:фланец квадратный (диаметр*длина*толщина стенки) | Область применения: фланцевые заборные опоры, регулируемые | Серия KSF F | ||||
| KSF F3*90*1200*3мм | Сплошной прямоугольный фланец 186х240мм, толщиной j=8мм, с 4-мя отверстиями 45х14мм под болт М12 | 9,0 | 3800,00 | 1400,00 | 1,800 | |
| KSF F3*90*1500*3мм | 13,0 | 4800,00 | 1900,00 | 2,200 | ||
| Серия U: проушина (диаметр*длина*толщина стенки) | Область применения: Террасы/Заборы/Ограждения/Садовые строения/Малые архитектурные формы | Серия KSF U | ||||
| KSF U91 *685 FL | Проушина 91*130мм, корпус 91*685мм | 2,2 | 725,00 |
|
0,350 | |
| KSF U91*690 F | Проушина 90*130мм,корпус 91*690 | 2,2 | 725,00 | 0,350 | ||
| Серия N: (диаметр*длина*толщина стенки) | Область применения: Заборы/Ограждения небольшой высоты/Тенты/Зонты/Садовые строения | Серия KSF N | ||||
| KSFN 60*550*1,7мм | Для опор доᴓ54мм. Набор адаптеров, рычаж. ключ закручивания в грунт | 1,70 | 700,00 |
|
0,150 | |
| Аксессуары: | ||||||
| Уплотнительное резиновое кольцо Ø76/60 | Для герметизации опор Ø60мм | 0,03 | 150,00 | |||
|
Винт М16х25мм стопорный
|
С коническим концом и внутренним шестигранником | 0,25 | 30,00 |
|
||
| Болт М12х40мм | Стальной, оцинкованный | 0,03 | 30,00 |
|
||
- Гальванизация: стандарт DINENISO1461-1999- Винтовые сваи соответствуют требованиям технических условий ТУ 5260-001-86841766-2011 «КОНСТРУКЦИИ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ(АНКЕРЫ ВИНТОВЫЕ)».
- Материал: стальISO 630FE A/DIN EN 10025 FE360 B
Винтовой фундамент для самостоятельной установки
Данный тип винтового фундамента предназначен для самостоятельного закручивания в грунт с помощью рычажного ключа (прилагается). Так же в комплект входят пластиковые адаптеры для уменьшения диаметра винтового фундамента. Т.е. при установке опор разного диаметра внутрь полости фундамента, подбирается адаптер нужного размера. Фундамент изготовлен из стали и оцинкован. Предназначен для многократного применения.
|

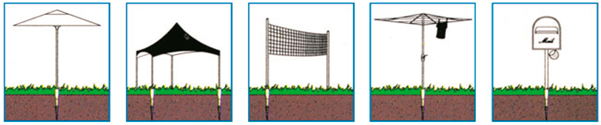

ПРИМЕНЕНИЕ винтового фундамента: |
|
|
|
Зонты/Шатры/Навесы/Патио/Палатки/Заборы/Садово-дачные/Спортивные постройки/ и мн. др. |
|
ИНСТРУКЦИЯ по установке винтового фундамента: |
||
|
|
1. |
Проденьте рычажный ключ (прилагается) через отверстие в верхней части винтового фундамента. Закрутите винтовой фундамент, оставив 4 см. над уровнем земли. |
|
2. |
Подберите адаптер (прилагается), исходя из диаметра устанавливаемой опоры. Вставьте адаптер в винтовой фундамент. |
|
|
3. |
Установите опору внутрь винтового фундамента. |
|
|
4. |
Закрепите опору прилагаемым в комплекте винтом. |
|
|
|
Серия |
Диаметр*Длина*Стенка |
Верт. нагрузка |
Вес |
Цена |
|---|---|---|---|---|---|
|
|
KSF N |
60*550*1.7 мм |
150 кг |
1,7 кг |
700 руб |
